DAC-30

ディジタル入力ボードDAC-30

DAC-30

DAC-30は、同軸、光ファイバー及びUSB端子を装備したD/A変換ボードです。アナログ機器のリアパネル側オプション用スロットに増設して、ディジタル機器の入力端子としてご使用ください。詳しい使用方法はボードを増設する機器により異なりますので、使用前に必ず各機器の取扱説明書を参照してください。

  • 同軸、光ファイバー、USBの入力端子を装備しています。
  • ディジタル機器のディジタル音楽信号を入力することが出来ます。
DAC-30

機能

  • 同軸入力/光ファイバー入力の自動切換え
  • サンプリング周波数/bit数/ディエンファシスの自動認識

保証特性

  • COAXIAL:IEC 60958/AES-3準拠
         :ディジタル入力 0.5Vp-p 75Ω
         :サンプリング周波数 32kHz~192kHz、24bit
  • OPTICAL:IEC 60958/AES-3準拠
         :ディジタル入力 -27~-15dBm
         :サンプリング周波数 32kHz~96kHz、24bit
  • USB   :USB 2.0Full Speed(12Mbps)準拠
         :サンプリング周波数 32kHz~96kHz、24bit

*USBでの音楽データの再生は、PC上のOSや音楽再生ソフトウェアに依存します。

*USBについてPCの設定や接続方法は、PCのマニュアルを参照してください。

増設例

*同時に複数の入力信号がある場合には、入力セレクターで「OPTION1」を選択すると、COAXIAL→ OPTICAL→USBの優先順位で自動ロックします。

*複数入力信号の選択方法は、再生しない信号のケーブルを外すか、その機器の電源を切ってください。

DAC-30の接続例

DAC-30の接続例

DAC-30の接続例

MDS++コンバーター原理図

MDSコンバーター原理図

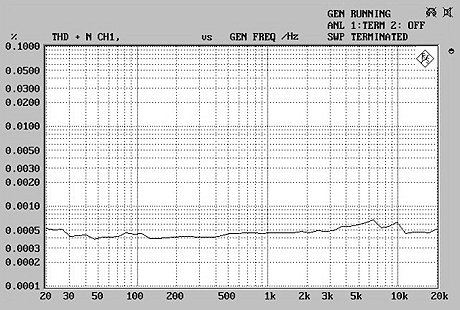

ひずみ率+ノイズ特性

リニアリティ特性

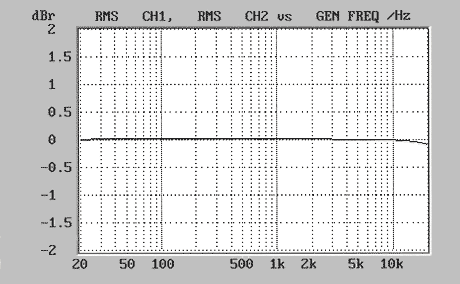

周波数特性

ひずみ率特性
モデルの特性および外観は、改善のため予告なく変更することがあります。

オプションボード適合表
参考にしてください。
