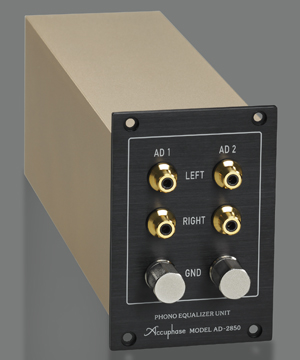

フォノイコライザー・ユニットAD-2850

AD-2850

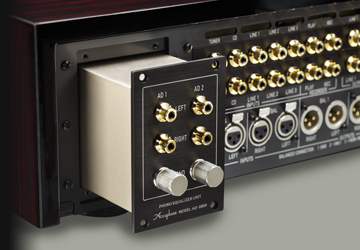

AD-2850はアナログ・レコード再生用のフォノイコライザー・ユニットです。AD-2850をプリアンプのリアパネル側から増設することで、高品位なアナログ・レコードの再生が可能です。MC/MMそれぞれのカートリッジにマッチした専用の入力回路を搭載し高いSN比を実現しています。またプリアンプのインプット・セレクターを操作するだけで２系統備えた入力端子の切り替えが可能です。

  • MCカートリッジ用に超低雑音トランジスターによる差動増幅回路を搭載
  • MMカートリッジ用に超低雑音FETによる差動増幅回路を搭載
  • 差動型RIAAイコライザー回路を搭載、高精度なRIAA特性を実現
  • MCの入力インピーダンスは「10/30/100/300Ω」の4種類から選択可能,、MMは47kΩ
  • C-2850の入力（AD1, AD2）毎に設定（インピーダンス、ゲイン等）を記憶、スムースに2系統のアナログプレーヤーやアームの切り替えが可能
  • プリント基板に「ガラス布フッ素樹脂基材」を採用

保証特性(性能はEIA測定法RS-490に準ずる) (C-2850に装着時)

周波数特性

MM/40dB, MC ：20～20,000Hz ±0.2dB
MM/30dB       ：20～20,000Hz ±0.3dB

AD 最大入力電圧（1kHz、ひずみ率 0.005％）

MM/30dB INPUT     ： 310mV
MM/40dB INPUT     ： 96.5mV
MC/60dB INPUT      ： 9.5mV
MC/70dB INPUT      ： 3.2mV

ゲイン(ゲイン切り替えスイッチ：18dB ポジション、12/18/24dB 切り替え可能)

AD[MM:30/40dB]INPUT → BALANCED/LINE OUTPUT ：48/58dB
AD[MM:30/40dB]INPUT → REC OUTPUT ：30/40dB
AD[MC:60/70dB]INPUT → BALANCED/LINE OUTPUT ：78/88dB
AD[MC:60/70dB]INPUT → REC OUTPUT ：60/70dB

入力感度入力インピーダンス

入力端子 入力感度 入力インピーダンス
定格出力時 0.5V出力時
AD:MM/30dB INPUT 8.0mV 2.0mV 47kΩ
AD:MM/40dB INPUT 2.5mV 0.63mV 47kΩ
AD:MC/60dB INPUT 0.25mV 0.063mV 10/30/100Ω/300Ω切替
AD:MC/70dB INPUT 0.08mV 0.02mV 10/30/100Ω/300Ω切替

S/N・入力換算雑音

入力端子 入力ショート(A-補正) EIA S/N
定格出力時(S/N) 入力換算雑音
AD:MM/30dB INPUT 94dB －137dBV 86dB
AD:MM/40dB INPUT 85dB －137dBV 86dB
AD:MC/60dB INPUT 80dB －152dBV 86dB
AD:MC/70dB INPUT 73dB －155dBV 87dB

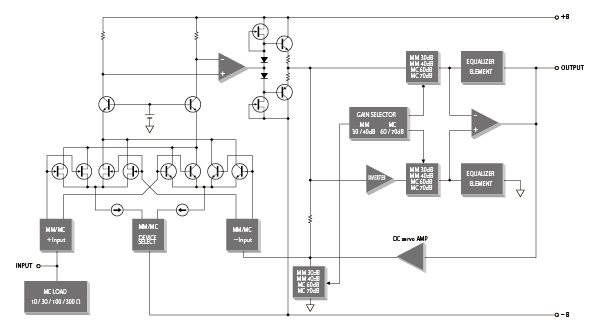

AD-2850のサーキットダイヤグラム（片チャンネル）

AD-2850のサーキットダイヤグラム
内部回路はバランス構成になっているのが大きな特徴です。MC/MMそれぞれのカートリッジにマッチした専用入力回路を備え、あらゆるカートリッジに対して最適な性能を発揮するように考慮されています。MM入力時はカートリッジの高出力インピーダンスに整合されるため、低雑音のFETによる差動入力回路で構成しました。一方MC入力時は、微小信号を低インピーダンスで受けるため、低雑音バイポーラ・トランジスタによる差動入力回路を構成、NFBループの低インピーダンス化を図ることにより、雑音の少ない再生を可能にしました。また帰還側/接地側の双方に高精度の素子を使用した差動型RIAAイコライザーを搭載、優れたRIAA特性を実現しています
MCの入力インピーダンスは「10/30/100/300Ω」の4 種類を選択可能で、MMは47kΩ固定です。また、利得もカートリッジの出力に合わせてMCでは「60dB、70dB」を、MMは「30dB、40dB」が選択できます。これらファンクションの切り替えは、フロントパネル面で行います。従って、操作フィーリングはフォノイコライザーを内蔵したプリアンプと全く変わりありません。

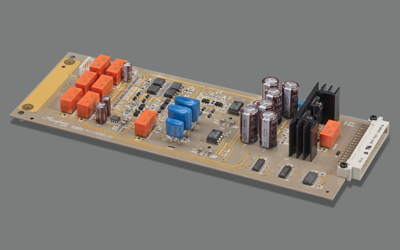

AD-2850のPCボード
AD-2850のPCボード

C-2850以外のプリアンプ（C-2820/C-2420など）でのご使用について

AD-2850 は、C-2820/C-2810/C-2800/C-2420/C-2410/C-2400/C-290V/C-290にも使用することができます。
但し、C-2850/C-2820/C-2420以外ではMC入力インピーダンス：300Ωは、それらの製品のパネル面にポジション表示がないため使用できません。さらに「AD ゲイン切り替え」はノブの表示と異なり、MC：「60dB、70dB」、MM：「30dB、40dB」となります。
モデルの特性および外観は、改善のため予告なく変更することがあります。

AD-2850の対応機種(発売順)

AD-2850は条件付きでAD-2820、AD-2810、AD-2800、AD-290、AD-290Vとも互換性があります。
