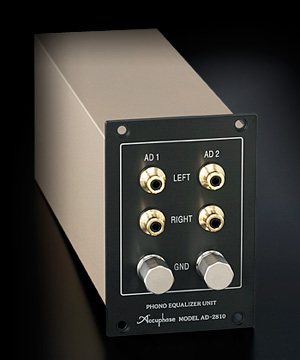

フォノイコライザー・ユニットAD-2810

AD-2810は、プリント基板に「テフロン基材(ガラス布フッ素樹脂基材)」を採用し、頑丈なアルミケースに収納、外部からの影響を極小に押さえています。入力端子と増幅回路を最短距離で接続し、極限のSN比を実現しています。本体との接続は信頼性の高いDIN規格のコネクターを採用しています。
MM/MCそれぞれのカートリッジにマッチした専用入力回路を備え、あらゆるカートリッジに対して最も優れた性能を発揮するように考慮されています。

• AD-2810はプリアンプC-2810用に設計されたユニットです。
• すべてC-2810のフロントパネル面からコントロールします。
• INPUT SELECTORスイッチにより、AD1(OP)、AD2(OP)を選択します。
• ADスイッチによりMM30dB/MM36dB/MC62dB/MC68dBを選択します。
• MC LOAD(OHMS)スイッチにより、MCカートリッジの負荷抵抗を10Ω/30Ω/100Ωの選択をします。この切り替え状態は内部メモリーによって記憶されます。

保証特性(性能はEIA測定法RS-490に準ずる) (C-2810に装着時)

周波数特性

MM/36dB, MC ：20～20,000Hz ±0.2dB

MM/30dB       ：20～20,000Hz ±0.3dB

最大入力電圧

MM [30/36dB] INPUT  : 300/150mV

MC [62/68dB] INPUT   : 7.5/3.75mV

入力感度入力インピーダンス

入力端子	入力感度		入力インピーダンス
	定格出力時	0.5V出力時
AD:MM/30dB INPUT	8.0mV	2.0mV	47kΩ
AD:MM/36dB INPUT	4.0mV	1.0mV	47kΩ
AD:MC/62dB INPUT	0.2mV	0.05mV	10/30/100Ω切替
AD:MC/68dB INPUT	0.1mV	0.025mV	10/30/100Ω切替

S/N・入力換算雑音

入力端子	入力ショート(A-補正)		EIA S/N
	定格出力時(S/N)	入力換算雑音
AD:MM/30dB INPUT	95dB	－137dBV	91dB
AD:MM/36dB INPUT	89dB	－137dBV	92dB
AD:MC/62dB INPUT	80dB	－154dBV	87.5dB
AD:MC/68dB INPUT	75dB	－155dBV	88.5dB

AD-2810のサーキットダイヤグラム（片チャンネル）

AD-2810のPCボード
